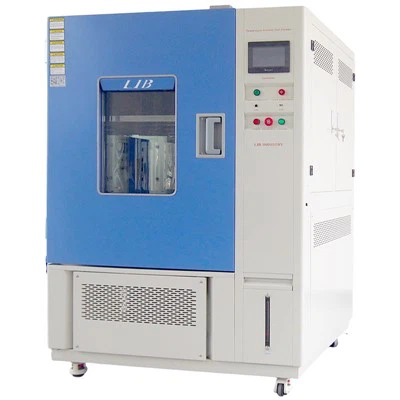

Kylmä ympäristön lämpötilakammio PCB-testaukseen

Tämä ympäristön lämpötilakammio PCB-testausta varten takaa luotettavuuden, tunnistaa mahdolliset viat ja varmistaa, että elektroniset komponentit säilyttävät optimaalisen suorituskyvyn jopa ankarissa{0}}alhaisissa lämpötiloissa.

Ympäristötestikammioiden johtavana valmistajana LIB-teollisuus tarjoaa useita vakiomalleja kylmän ympäristön testikammioista lisämuokkausmahdollisuuksilla (kammion mitat, suorituskykyvaatimukset, ohjausjärjestelmät jne.). Suunniteltu elektroniikkavalmistajille, autotoimittajille, ilmailu- ja televiestintäteollisuudelle, se tarjoaa toistettavia, tarkkoja ja turvallisia alhaisen lämpötilan{1}}testejä kaikille piirilevytyypeille, mukaan lukien monikerroksisille ja suuritiheyksisille{2}}levyille.

Piirilevyjen testaus kontrolloiduissa{0}}alhaisissa lämpötiloissa on kriittistäelektroniikan luotettavuus ja laadunvarmistus. Altistuminen kylmään lämpötilaan voi paljastaa piiloongelmia, kuten:

• Mikro{0}}halkeamia juotosliitoksissa

Juotosliitokset voivat kutistua ja muuttua hauraiksialle -40 astetta, mikä saattaa johtaa ajoittaisiin yhteyksiin.

• Komponenttien viat lämpökutistumisen aikana

Kondensaattorit, vastukset ja IC:t voivat toimia virheellisesti, kun lämpötila laskee alle -40 asteen, kuten on määriteltyIPC-TM-650, testimenetelmä 2.6.28lämpöshokkia varten.

• Materiaalin jännitys ja vääntyminen

PCB-substraatit voivat vääntyä tai delaminoitua, jos niitä ei ole tarkistettu matalassa{0}}lämpötilassa.

• Jäljen delaminaatio ja levyn vääristymä

Kriittinen monikerroksisille-tai suuritiheyksisille-piirilevyille, jotka saattavat epäonnistua IPC-luokan 2 tai luokan 3 luotettavuusstandardeissa.

Käyttämällä akylmäympäristön lämpötilakammio PCB-testausta varten, PCB-virheiden varhainen havaitseminen ennen kokoamista lopputuotteisiin, optimoitu suunnittelu kylmällä{0}}säällä auto-, ilmailu- ja tietoliikennesovelluksissa.

Malli	T-100	T-225	T-500	T-1000
Sisämitta (mm)	400*500*500	500*600*750	700*800*900	1000*1000*1000
Kokonaismitta (mm)	900*1050*1620	1000*1140*1870	1200*1340*2020	1500*1540*2140
Sisäinen tilavuus	100L	225L	500L	1000L
Lämpökuorma	1000W
Lämpötila-alue	A : -20 astetta - +150 astetta B : -40 astetta - +150 astetta C: -70 astetta - +150 astetta
Lämpötilan vaihtelu	± 0,5 astetta
Lämpötilan poikkeama	± 2,0 astetta
Kosteusalue	20 % ~ 98 % RH
Kosteuden poikkeama	± 2,5 % RH
Jäähdytysnopeus	1 aste/min
Lämmitysnopeus	3 astetta/min
Ohjain	Ohjelmoitava värillinen LCD-kosketusnäyttöohjain, PC Link, LAN-liitäntä
Lämpötila-anturi	PTR Platinum Resistance PT100Ω/MV A--luokka
Jäähdytysjärjestelmä	Mekaaninen puristusjäähdytysjärjestelmä, ympäristöystävällinen kylmäaine.
Jäähdytysyksikkö	Ranskalainen TECUMSEH kompressori
Vesihuoltojärjestelmä	Automaattinen vesihuolto; Vedenpuhdistusjärjestelmä





KohokohdatKylmä ympäristön lämpötilakammio PCB-testaukseen





Sisäkammio – ruostumaton SUS304 teräs



KestäväSUS304 ruostumaton terässisäkammio pyöristetyillä kulmilla varmistaa tasaisen lämpötilavirtauksen ja helpon puhdistuksen. Korroosionkestävä-ja sileä pinta estää kylmät kohdat ja säilyttää tarkkuuden jopa-70 astetta.

Säädettävä monikerroksinen{0}}näytePidins



Varustettu 2säädettävät ruostumattomat{0}}teräshyllyt, mikä mahdollistaa useiden PCB-levyjen samanaikaisen testauksen. Ihanteellinenerän luotettavuus tai lämpökiertotestitsäilyttäen ±2 asteen lämpötilan tasaisuuden.

Edistyksellinen jäähdytysjärjestelmä



Ominaisuudet asuljetun{0}}kierron kaskadijäähdytysyksikkö toimittaa5 astetta/mintai korkeampijäähdytysnopeus. Tarjoaa nopean palautumisen oven avaamisen jälkeen ja tasaisen kylmän jakautumisen johdonmukaiseksiPCB alhaisen lämpötilan testaus.

Älykäs ohjauspaneeli



7-tuumainenkosketusnäytön ohjainreaaliaikainen{0}}kaavionäyttö,99-vaiheiset ohjelmoitavat profiilitja USB-tietojen kirjaaminen. Mahdollistaa etävalvonnan ja lämpötilakäyrien tarkan hallinnan.





Kysymyksiä, joita sinulla voi olla kylmästä ympäristön lämpötilakammiosta PCB-testausta varten

Miksi valita LIB-teollisuus piirilevytestaustarpeisiisi?

+

-

LIB-teollisuus on yksiKiinan suurimmat ympäristötestauskammioiden valmistajat, yli16 vuoden kokemussuunnittelemaan, valmistamaan ja toimittamaan korkealaatuisia{0}}kammioita elektroniikka-, auto- ja ilmailuteollisuudelle maailmanlaajuisesti.

Onkokylmäympäristön lämpötilakäytätkö kammiossa ympäristöystävällisiä kylmäaineita?

+

-

Kyllä se käyttääCFC{0}}vapaat, ympäristöystävälliset{1}}kylmäaineetvakaan alhaisen{0}}lämpötilojen suorituskyvyn ja ympäristövaatimusten saavuttamiseksi.

Voiko lämpötila-aluetta ja ramppinopeutta mukauttaa?

+

-

Kyllä, lämpötila-alue ja ramppinopeus voidaan mukauttaa (esim. -80 astetta +180 asteeseen, jopa 10 astetta /min) tietyn PCB-testin mukaan.

Varmista piirilevyjen luotettavuus jo tänään

Varmista, että piirilevysi kestävät äärimmäisiä olosuhteita ja tuottavat tasaisia ​​tuloksia kentällä.Ota yhteyttä LIB-teollisuuteen jo tänäänsales@libtestchamber.com PCB-lämpötestauskammiosi mukauttamiseksi toimitamme sinulle tarjouksen ja alustavan testiratkaisun 1-3 tunnin kuluessa.
